GreenPAK SLG47105 実験用ボードの試作(ハードウェア)

ルネサスのSLG47105のボードを試作しました。ステッピングモータの実験を行います。

(参考資料) 資料1*1、資料2*2、資料3*3

構成図

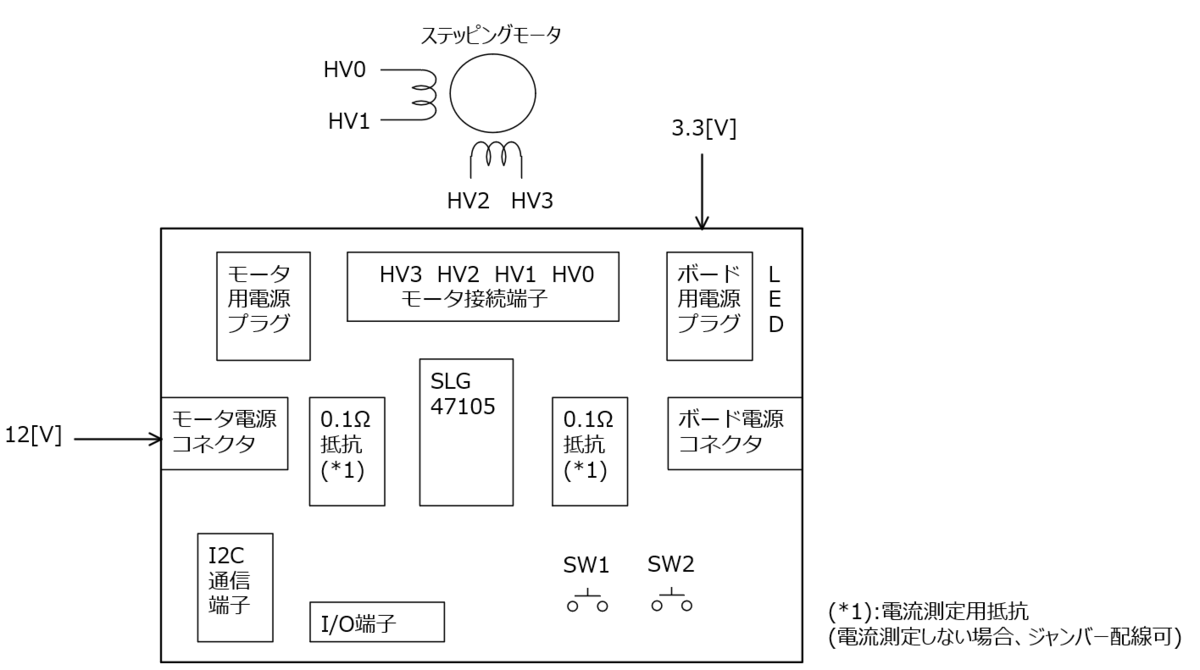

図1. 構成図

ボード

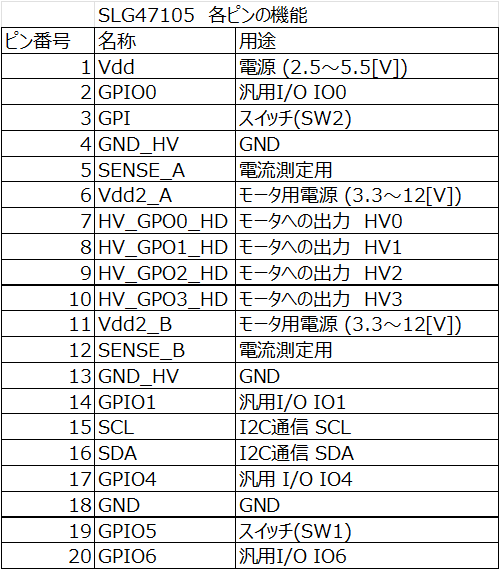

図2. ピン機能一覧

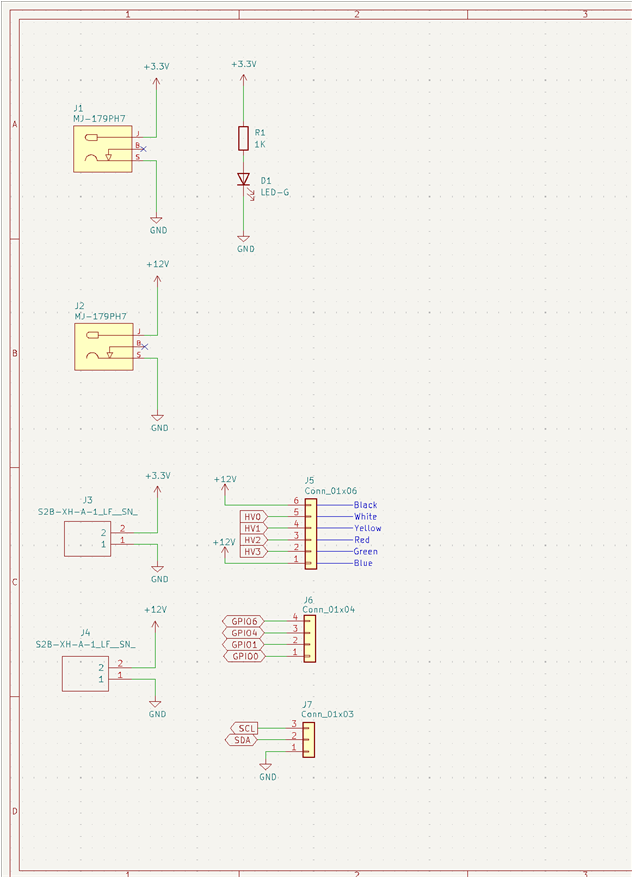

図3. 回路図(1/2)

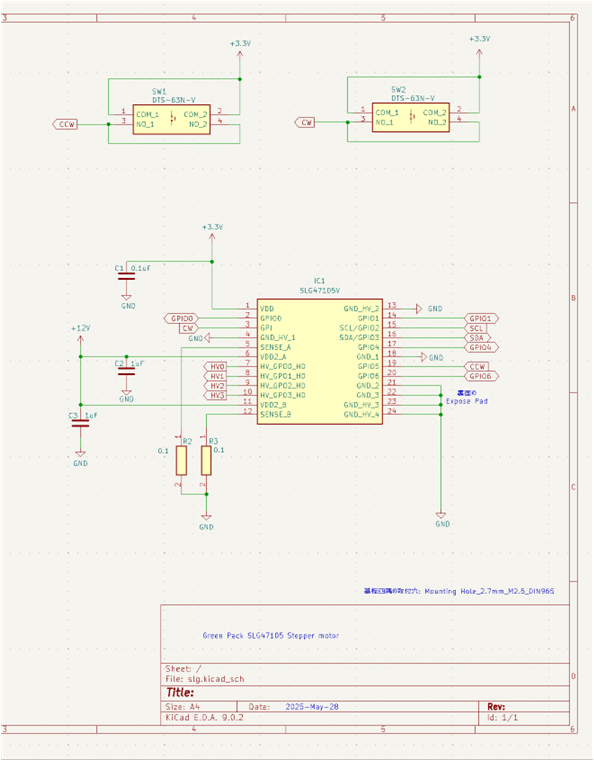

図4. 回路図(2/2)

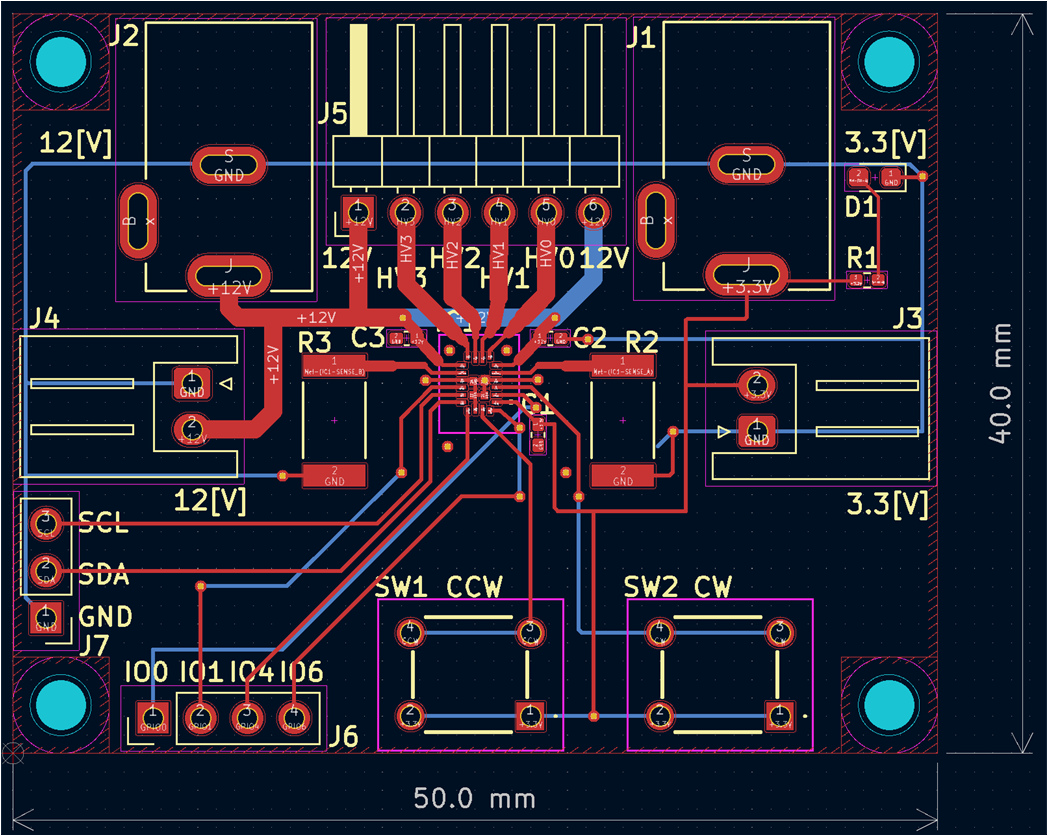

図5. 部品レイアウトとパターン

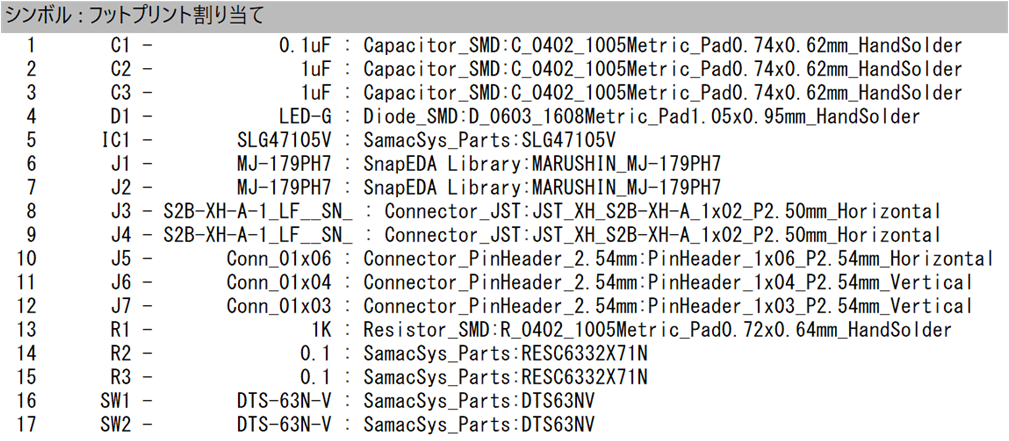

図6. フットプリント

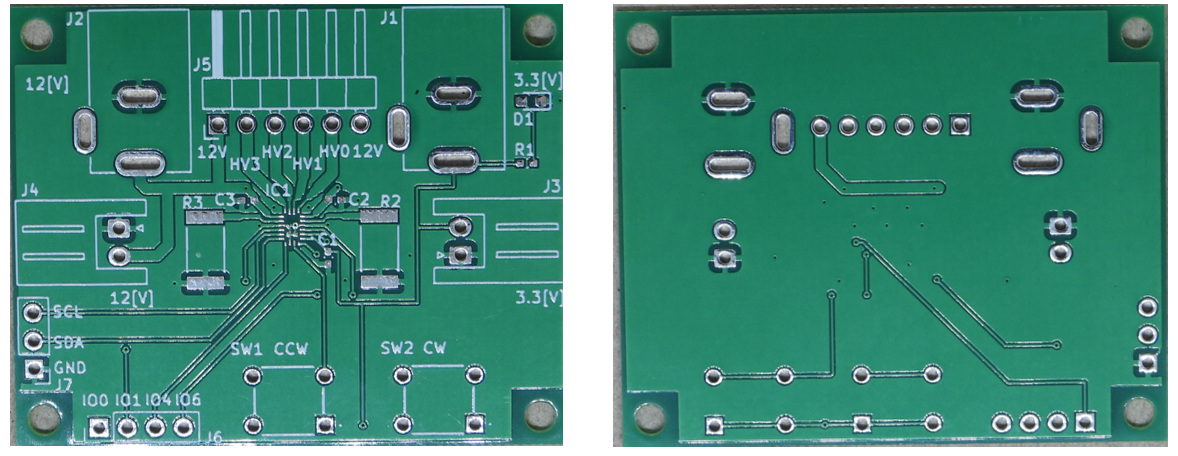

図7. 部品実装前

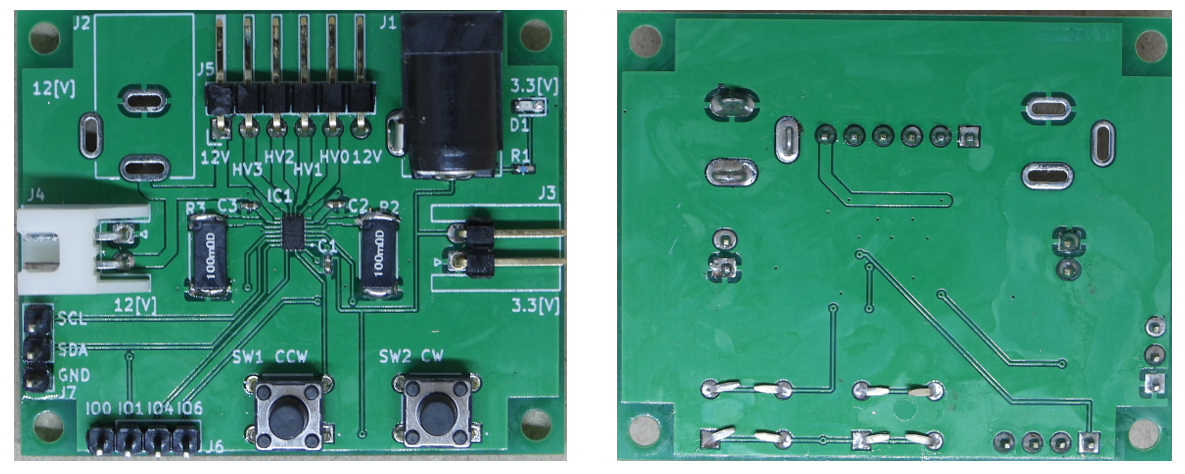

図8. 部品実装後

(J3はピンヘッダーに変更、J2はJ1と間違える可能性があるので、12[V]はJ4から供給)

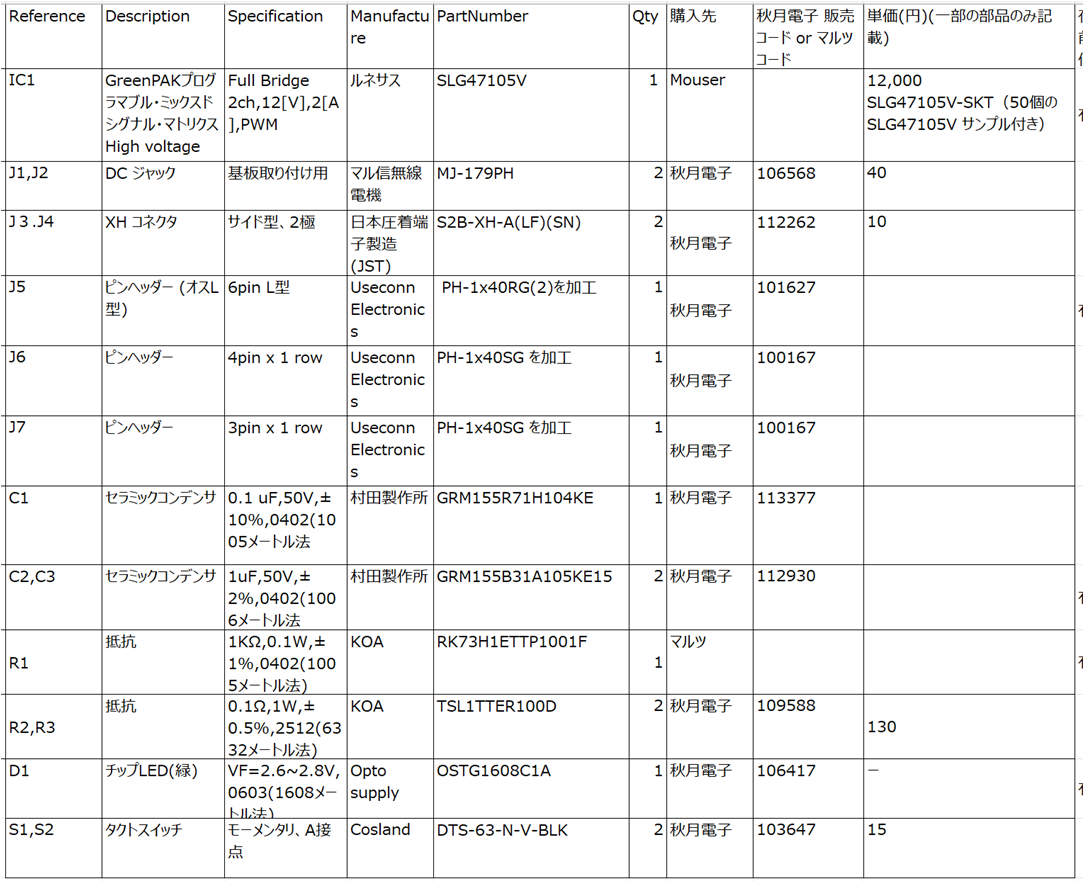

図9. 部品表

書き込み

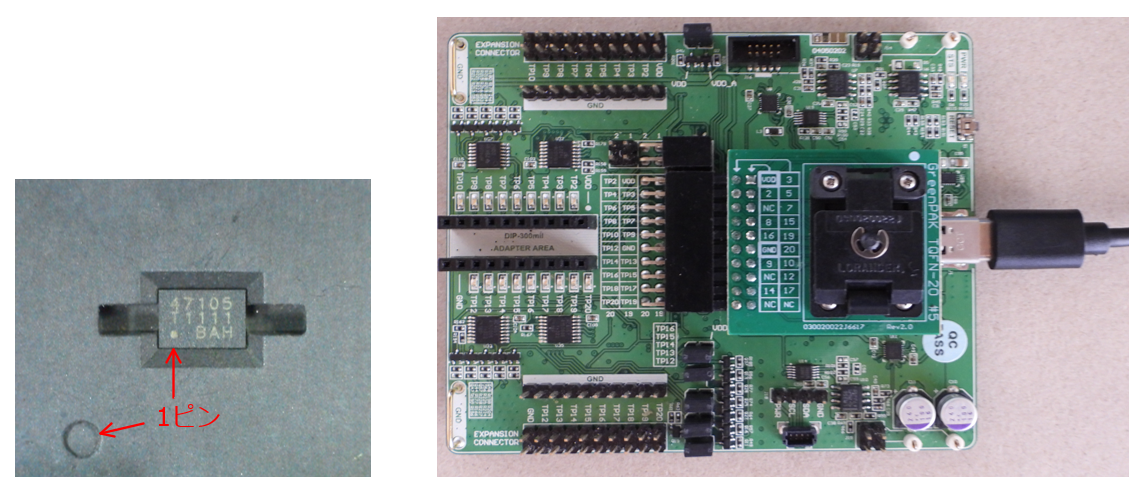

　回路(プログラム)を書き込んでいないSLG47105を、SLG47105V-SKTに入れます。
入れる際に、1ピンの場所を合わせます。GreenPAK Lite Development Boardに接続して、Go Config から書き込みます。

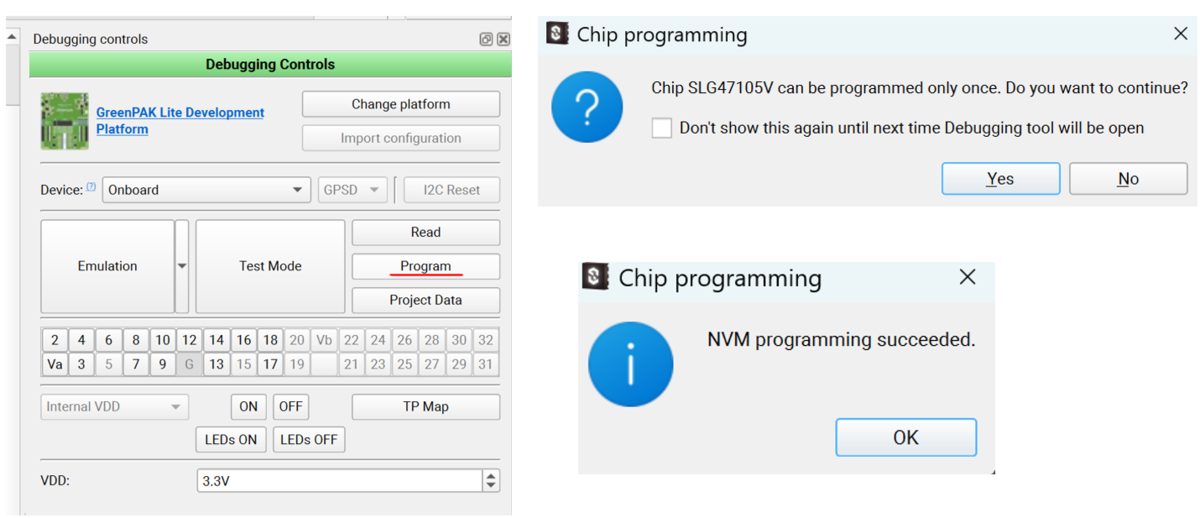

図10. 書き込み(1/2)

図11. 書き込み(2/2)

はんだ付け

 SLG47105はリフローとなります。プリント板発注の際にステンシルを注文しました。
プリント基板(1mm厚) を10枚、表面処理HASL（有鉛半田レベラー）、ステンシル、送料込みで、3600円でした。（Fusion PCB使用)

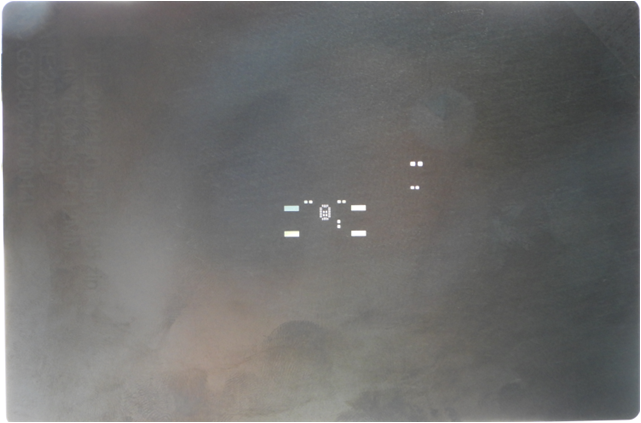

図12. ステンシル

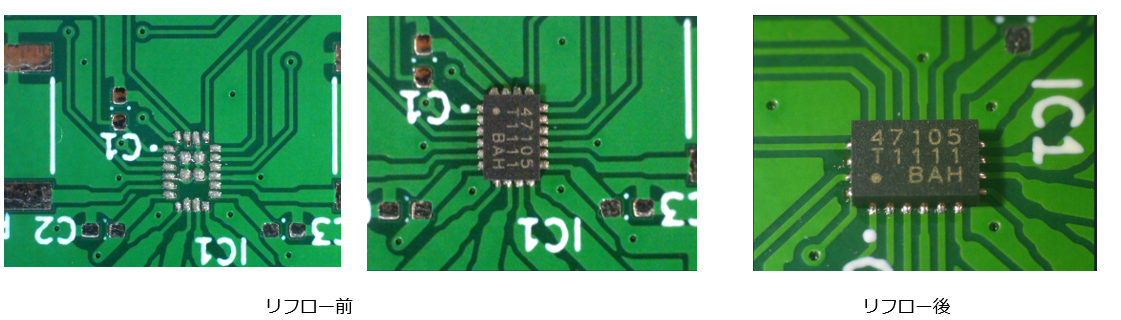

図13. リフローの前後

はんだ付けの使用機材は前回のSLG47011と同じです。

リフローのYouTube動画: https://youtu.be/kv1ezoxHyfQ

*1:資料1「SLG47105　Datasheet」 Rev. 3.12 8-Jul-2025

*2:資料2「SLG47105V GreenPAK DIP Adapter Quick Start Guide」

*3:資料3「User Manual SLG47105 Demo Board UM-GP-003」Rev1.3 21-Mar-2022
